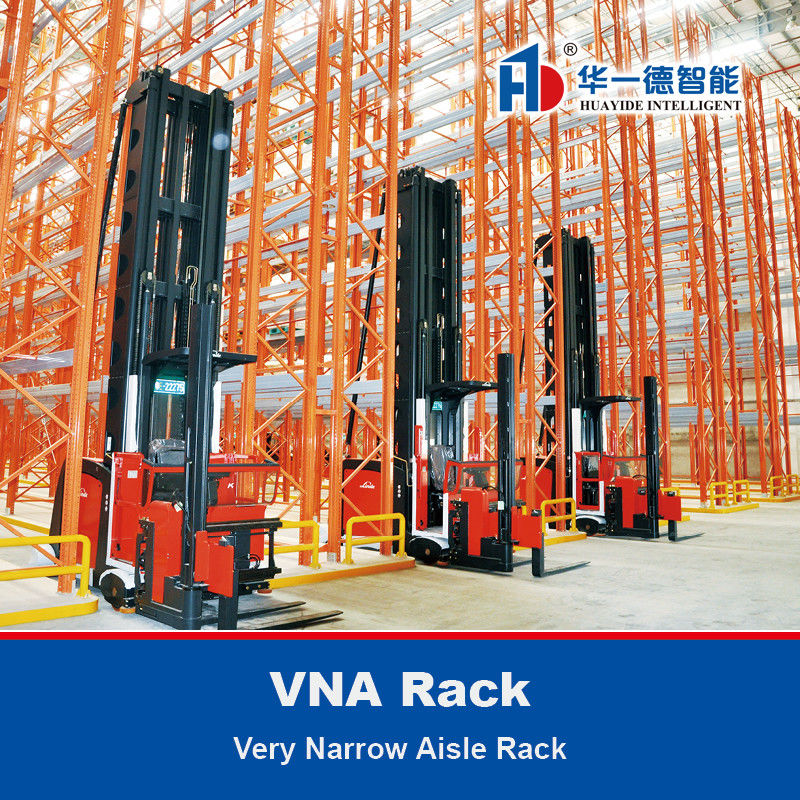

VNA-Regal

—

Schmalgang-Hochregal

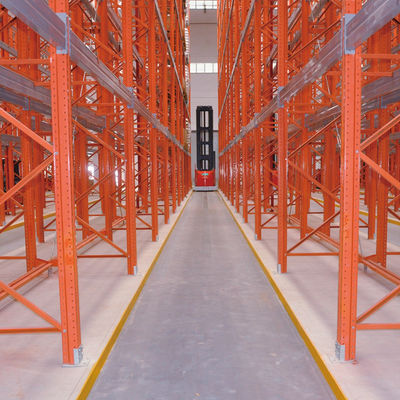

VNA-Palettenregale sind eine Art erweiterte Anwendung von Traversenregalen. Da der Gabelstapler-Umschlaggang ihres Regalsystems schmaler ist, werden sie als NVA-Palettenregale bezeichnet. Der Hauptteil des Regalsystems ist ein Traversenregal, der Unterschied besteht darin, dass die Begrenzungsführungsschiene des "dreiseitigen Stapler" auf der untersten Ebene des Regals installiert ist. Die Führungsschiene besteht aus Winkelstahl mit ungleicher Kante nach nationalem Standard. Das Materialumschlag-Gabelstapler ist auf spezielle "dreiseitige Stapler" beschränkt. Der dreiseitige Stapler gleitet entlang der festgelegten Führungsschiene, die Breite des Gabelstaplergangs ist etwas größer als die Breite der Palettenladung, die Anforderung an die hohe Lagerdichte wird realisiert und alle Vorteile des Traversenregalsystems werden integriert. Alle im Regalsystem gelagerten Materialien sind zu 100 % wählbar, der Gabelstapler kann jederzeit auf jede Palette zugreifen. Schnelle Zugriffseffizienz, sehr hohe Lagerdichte, für das Lager- und Logistikzentrum, das für VNA-Palettenregalsysteme geeignet ist, bringt erhebliche Produktionseffizienz und Kosteneffektivität.







Schmalgang-Hochlastregal  · Lagerregal · Made In China

---





Strukturelle Prinzipien

—







1.Anfahrschutz / 2.Pfosten / 3.Kreuzstrebe / 4.Mutter & Bolzen / 5.Reihenverbinder / 6.Aufrecht-Schutz

7.Keilanker / 8.Gitterrost / 9.Stahlboden / 10.Palettenauflage / 11.Lastträger / 12.Palette







Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Aufrecht-Elemente

—



t=1,8/2,0/2,3/2,5/3,0mm





Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Träger

—









50er Rechteckrohrträger





Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Schutzschiene

—









Technische Daten für Palettenregalsystem

—



Stil	Palettenlagerregal
Auswahl	Einzelreihen, Rücken-an-Rücken-Reihen und Mehrfachreihen
Abmessungen des Palettenregals	Standardpalette: 1200*800(F)/1200*1000(F)/1100*1100(F)/1066(F)*1220 Tiefe: 1000MM/900MM/1020MM Breite: 2700MM/2300MM/2500MM/2432MM höhe: Steigung wird in Schritten von 75 mm angepasst
Kundenspezifische Palette	andere Sondergröße (Sie können uns direkt kontaktieren)
Trägerbereich	Höhe: 80~160mm; Breite: 45mm/50mm; Dicke: 1,5~2,5mm
Aufrecht-Bereich	80*60; 90*60; 90*70; 90*75; 100*67; 100*70; 100*75; 120*75; 120*87mm, Dicke: 1,5~3,0mm
Farbe	Standard: kundenspezifisch: MOQ (pro 20-Fuß-Container) (kakuequipment.en.made-in-china.com)
Gewichtskapazität	5000KG pro Ebene max; 1500KG pro Palette max
Verpackung	Vollcontainer: Nacktverpackung; manuelle Handhabung Weniger als Container: Stahlpaletten + Stahlbänder + Wellpapier
Lieferzeit	15-20 Tage für einen Container



— VNA-Regal ＞www.heavyracking.com＜ Made In China —

---





Lagerregal-Sicherheits-Flexibles-Kollisionsschutzsystem

—





— VNA-Regal ＞www.heavyracking.com＜ Made In China —

---







Palettenlagerlösungen

—



Schmalgang-Hochregal













Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅰ







Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅱ











Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅲ







Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅳ







Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅴ





Schmalgang-Hochlastregal · Lagerregal · Made In China

---





Ingenieurfall Ⅵ















— VNA-Regal ＞www.heavyracking.com＜ Made In China —

---



Optionale Zubehörteile

—











Hochlast-Palettenregal · Lagerregal · Made In China

---





Sicherstellung der Qualität von Huayide-Regalprodukten

—









1	Das Rohmaterial des Regals wird von Chinas großer Stahlgruppe aus hochwertigem Kohlenstoffstahl bezogen, langlebig und stark, um die Qualität des Produkts von der Quelle zu gewährleisten.
2	Die Schweißung des Regals verwendet Sauerstoffschutzschweißen, die Schweißnaht hat eine gute Rissbeständigkeit, geringe Schweißverformung, schöne Formgebung und erfordert keine Schlackenreinigung.
3	Jede Säule und jeder Träger des Regals werden von professionellen Mitarbeitern mit professioneller Technologie entworfen und von professioneller Ausrüstung geschnitten, um die genaue Größe des Regals zu gewährleisten.
4	Professionelle Sprühvorbehandlung, Entölung, Entrostung, Phosphatierung, Pulverbeschichtung und dann im Hochtemperatur-Backofen zum Formen, verschleißfest, rostfrei.



Unsere Fabrik verfügt über eine Produktausstellungshalle und eine Vor-Ort-Demonstration von vertikalen Lagern.

Wir heißen alle Besucher willkommen und bitten um Anleitung.
