Schwerkraftregale Palettenlaufregale

Schwerkraftregale

——

Schwerkraft-Palettenregal

—

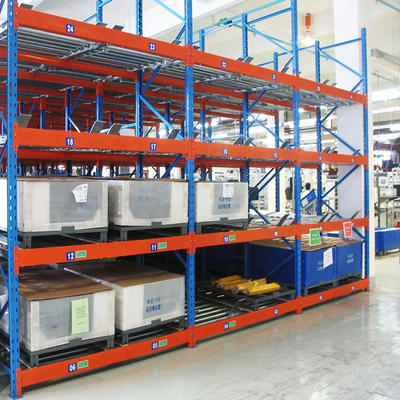

Schwerkraftregale sind eine Weiterentwicklung von Palettenregalen.

Sie verwenden Rollenbahnen oder Bodenradschalen, und die Bahn ist geneigt (ca. 3°), wodurch die Ware nach dem First-In-First-Out-Prinzip durch ihr Eigengewicht bewegt wird.

Geeignet für die Lagerung großer Mengen gleicher Waren. Die Raumnutzung ist sehr hoch, besonders geeignet für die Lagerung von Waren mit einem bestimmten Verfallsdatum, die nicht lange gelagert werden können.

Schwerkraftregale · Lagerregale · Made In China

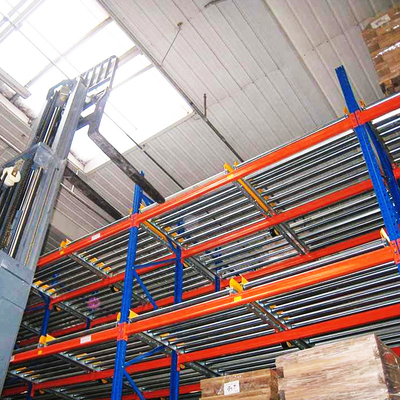

Schwerkraftregale stellen aufgrund ihrer inhärenten Eigenschaften höhere Anforderungen an die Stabilität und Sicherheit der gesamten Struktur, wenn Paletten aus großer Höhe gleiten. Unsere professionellen Ingenieure haben gemäß nationalen Standards zahlreiche Schutzmaßnahmen implementiert, um Risiken zu vermeiden. Die Details sind wie folgt:

Rollen: Wir verwenden eine Reihe von D60*2-12 elastischen Wellen-montierten Rollen mit galvanischer Oberflächenbehandlung, die verschleißfest sind und ihre Lebensdauer erhöhen.
Dämpfungsrollen (Geschwindigkeitsregler): Diese werden zusammen mit den Rollen auf der Bahn platziert und dienen hauptsächlich dazu, zu verhindern, dass sich Artikel in den Schwerkraftregalen aufgrund der Schwerkraft beschleunigen. Je schwerer der Artikel, desto höher die Geschwindigkeit und desto größer die Bremskraft, die von den Dämpfungsrollen bereitgestellt wird. Dies stellt sicher, dass sich die Artikel langsam mit einer stabilen Geschwindigkeit von nicht mehr als 0,3 Metern pro Sekunde auf der Bahn bewegen, was die Sicherheit von Artikeln und Bedienern gewährleistet.
Träger: Die vorderen und hinteren Träger sind mit den Ständern über verdickten, hochwertigen Winkelstahl (10 mm dick) verbunden, während der mittlere Träger hochwertige Kastenprofile verwendet. Dies erhöht die Gesamtstabilität des Regals und stützt gleichzeitig effektiv die Rollenhalterungen.
Rollenhalterungen: Wir verwenden 80*40*3,0 C-förmigen kaltgewalzten Stahl mit hochfesten und verdickten Stahlrohren (3 mm dick), um eine stärkere Unterstützung für die Rollen zu bieten. Stabile Bahnführungen stellen sicher, dass sich die Rollen während des Betriebs nicht verformen.
Führungsbleche: Diese begrenzen die Paletten in der richtigen Position, wenn Gabelstapler Waren einlagern, und verhindern ein unerwartetes Abrutschen oder Herunterfallen von Waren während der Bewegung, wodurch die Betriebssicherheit verbessert wird.
Trenner: Diese trennen benachbarte Waren am Entnahmepunkt und stellen sicher, dass der nächste Artikel erst dann zum Entnahmepunkt gelangen kann, nachdem der erste Artikel entnommen wurde. Dies verhindert Interferenzen und Wechselwirkungen zwischen den Waren und stellt sicher, dass jede Ware zur richtigen Zeit reibungslos entnommen werden kann, was den reibungslosen Ablauf des Entnahmeprozesses verbessert.
Rahmenschutz: Dickere und höhere Rahmenschutzvorrichtungen (4,0 mm dick) bieten eine zusätzliche Schutzschicht für das Regal und verhindern Schäden und Verformungen, die durch Gabelstaplerkollisionen mit dem Regal verursacht werden.
Nivellierplatten: Diese werden am Fuß des Rahmens mit hochwertigen Spreizdübeln installiert und ermöglichen die Einstellung des Neigungswinkels des Regals, um die reibungslose Bewegung der Waren zu gewährleisten.

Schwerkraftregale · Lagerregale · Made In China

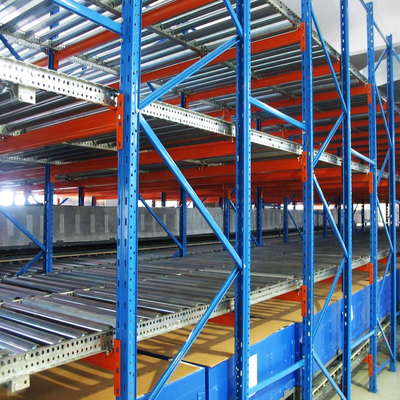

Schwerkraft-Durchlaufregale bestehen aus folgenden Komponenten:

—

Rahmen: Der Rahmen ist eine der Grundkomponenten der Struktur. Er besteht aus Ständern, Aussteifungen, Grundplatten und einigen Bodensicherungselementen.
Träger: Träger werden horizontal montiert. Sie verbinden die Rahmen miteinander und tragen die Ladung. Bei Schwerkraft-Durchlaufregalen tragen die Träger die Rollen, damit sich die Waren im System bewegen können.
Palettenführung: Sie hilft den Bedienern, beim Einlegen von Ladeeinheiten auf das Rollenbett vom richtigen Kurs abzuweichen. Darüber hinaus verhindern sie, dass potenzielle Stöße die Struktur beschädigen.
Rollen: Sie sind ein wesentliches Element in Schwerkraft-Durchlaufregalen. Sie sorgen dafür, dass das gesamte System FIFO ist. Paletten oder Kartons können durch die Schwerkraft auf den Rollen vom oberen Ende bewegt werden.
Rollenbahnen: Hergestellt aus hochfesten, dickwandigen Stahlrohren (3 mm Dicke), sind diese Bahnen mit den Trägern verbunden und haben typischerweise ein Gefälle von 3°-5°.
Palettentrenner: Am Ende des Regal-Ausgangs installiert, isoliert er benachbarte Waren innerhalb derselben Spur. Wenn der erste Artikel entnommen wird, kann der folgende Artikel dann zum Verriegelungsmechanismus des Ausgangs bewegt werden.
Bremserollen: Dies ist ein Sicherheitselement, das entlang des Rollenbetts platziert wird. Es steuert die Geschwindigkeit einer einzelnen Palette von einem Ende des Rahmens zum anderen.
Palettenanschläge: Dies ist die Komponente am Ende des Rollenförderers. Es ist möglich, die Bewegung der Palette zu stoppen. Das bedeutet, dass die Palette die vorderste Position erreicht hat und zur Entnahme bereit ist.

Schwerkraftregale · Lagerregale · Made In China

Komponenten:

—

1. Ständerrahmen: 80×60×2,0, 90×70×2,0, 100×70×2,0, 120×95×2,0-2,5 mm usw.
2. Kastenprofilträger: 80×50×1,5, 100×50×1,5, 110×50×1,5, 120×50×1,5-2,0, 140×50×1,5-2,0, 160×50×1,5-2,0, 180×50×2,0 mm usw.
3. Horizontale und diagonale Verstrebungen, Ständerfußplatten, Sicherheitssperrstifte, Schrauben und Muttern, Anker und alle notwendigen Komponenten.

Schwerkraftregale · Lagerregale · Made In China

Oberfläche

—

Hochwertige Pulverbeschichtung.

Schwerkraftregale · Lagerregale · Made In China

Technische Parameter

—
