Hochregallager mit Regalbediengerät und Shuttle

Stacker Crane ASRS

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

BodenunterstütztStorage / Retrieval Maschine
Automatisch Storage und Retrieval System

Betriebstemperatur: -30 °C bis +45 °C

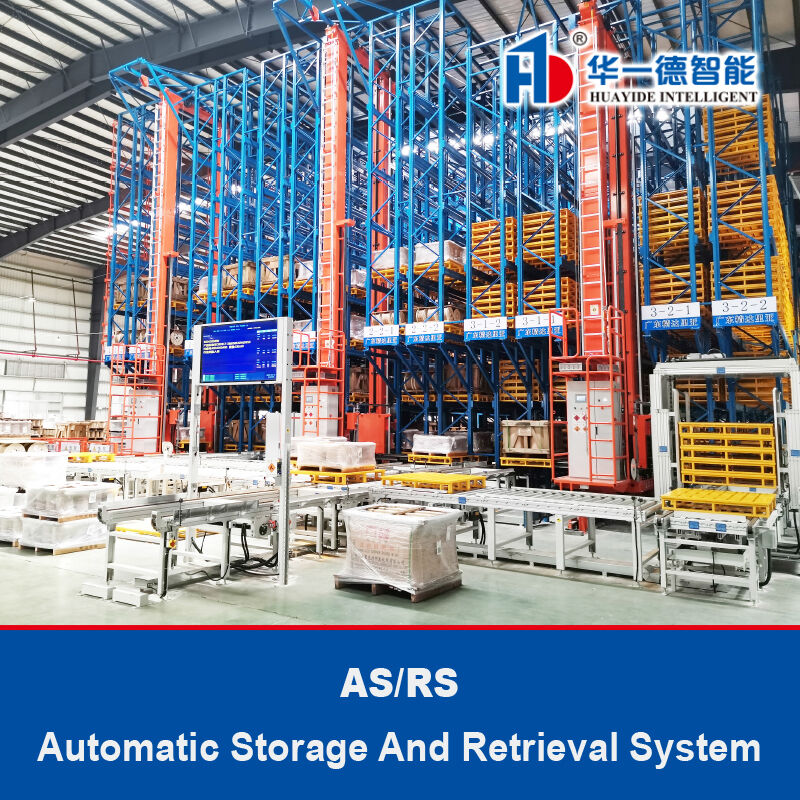

Das automatische stereoskopische Lagersystem (AS/RS) ist ein wichtiger Bestandteil der Unternehmenslogistik. Als Logistiksystem nutzt es fortschrittliche Technologie, um die Betriebseffizienz zu verbessern, den Bestand vernünftig zu kontrollieren, die Logistikkosten zu senken und das Managementniveau der Unternehmen kontinuierlich zu verbessern, wodurch die wirtschaftlichen Vorteile der Unternehmen gesteigert werden. Mit der rasanten Entwicklung der modernen Lager- und Logistikindustrie wurde das automatische stereoskopische Lagersystem (AS/RS) weiterentwickelt und ist zu einem wichtigen Bindeglied zwischen Produktion und Konsum geworden.
Gegenwärtig verwendet das System ein integriertes Logistik-Computer-Management-Kontrollsystem (WMS) und wendet fortschrittliche Technologien wie Laserortungstechnologie, Infrarotkommunikation, Feldbus-Steuerungstechnologie, Barcode-Scannen, RF-System usw. an. Das WMS-System kann Informationen mit dem ERP-System austauschen, verfügt über vollständige Funktionen und eine zuverlässige Leistung und spielt wirklich die Rolle einer Brücke, die Produktion und Konsum verbindet. Das stereoskopische Lagersystem wird eine immer wichtigere Rolle spielen und in Lagern und Distributionszentren in allen Bereichen der Wirtschaft breiter eingesetzt werden.

Das speziell behandelte Anti-Tieftemperatur-Design macht dieses System auch für Kühllagerprojekte geeignet.

AS/RS-Vorteil

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

AS / RS ist eine revolutionäre Errungenschaft der Logistiktechnologie. Es besteht im Allgemeinen aus Hochregalen, Regalbediengeräten, Förderern, Steuerungssystemen und Computer-Managementsystemen (WMS). Es kann den automatischen Zugriff von Wareneinheiten unter der Kontrolle des Computersystems durchführen. Automatisierte Lager- und Bereitstellungssysteme sind fortschrittliche Lagerlösungen, die mechanische und elektronische Technologien integrieren, um die Lagerabläufe zu optimieren. Diese Systeme sind darauf ausgelegt, die Raumnutzung zu maximieren, die Effizienz zu steigern und das Gesamtmanagement des Inventars zu verbessern.
• Raumeffizienz: Durch die Nutzung des vertikalen Raums und die Reduzierung der Anzahl der Zugangswege können diese Systeme die Lagerkapazität innerhalb der gleichen Grundfläche erheblich erhöhen.
• Erhöhte Produktivität: Die Automatisierung von Lager- und Bereitstellungsvorgängen führt zu einem schnelleren Durchsatz und einer verbesserten Produktivität.
Energieeffizienz: Reduzierte Arbeitskosten: Durch weniger Abhängigkeit von manueller Arbeit für die Handhabung von Waren können Unternehmen Arbeitskosten sparen.
• Verbesserte Genauigkeit und Rückverfolgbarkeit: Automatisierte Systeme reduzieren das Fehlerrisiko im Bestandsmanagement und bieten eine bessere
Rückverfolgbarkeit von Waren.
• Anpassung und Skalierbarkeit: Automatisierte Regalsysteme können an spezifische Lagerbedürfnisse angepasst und je nach Geschäftsanforderungen nach oben oder unten skaliert werden.
•
Energieeffizienz: Viele automatisierte Regalsysteme sind mit Energiesparfunktionen ausgestattet, die zu niedrigeren Betriebskosten führen können.Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

——

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

    6. Rückseitige Verstrebung7.Regalbediengerät    8. Bedienfeld    9. Oberschiene    10. Unterschiene

11. Eingangs-/Ausgangsstation    12.Regalbediengerät-Steuerung    13.SicherheitszaunBodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

——

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

ASRS-Regale bieten eine kompakte Lagerung in Hochregallagern, in denen Waren schnell zugänglich sein müssen. Paletten werden effizient für eine schnelle Auftragsabwicklung durch Softwareintegration abgerufen. Aufträge können für den Versand konsolidiert werden, wodurch die Lagerabläufe rationalisiert werden. ASRS-Regalstrukturen sind so konstruiert, dass sie den Platz in Hochregallagern optimieren. Das System wird mit Präzision gefertigt und ist vollständig an der Bodenplatte verschraubt. Dies bietet vollständig gerade und robuste Regale, die dem Gewicht der Waren, den Kranbelastungen sowie lokalen Kriterien wie Umweltbelastungen, Bodentyp und seismischen Zonenanforderungen gerecht werden. Wir bieten auch eine vollständige Produktzertifizierung und detaillierte Rückverfolgbarkeit, die die strukturelle Integrität des Produkts und die Sicherheit jeder Installation untermauert.

Strukturelles Merkmal: ASRS-Systeme sind in der Regel mit Palettenregalen und Einfahrregalen ausgestattet, die beide eine Verbundstruktur aufweisen. Stahlplatten und Holzplatten sind für die Beladung mit guter Kapazität verfügbar. Förderer übernehmen die Be- und Entladung unter Anleitung des zentralen Computers. Das ASRS-System wird hauptsächlich in der Lebensmittel-, Tabak-, Elektronik-, Maschinenbau- und Rüstungsindustrie eingesetzt.
Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

Das Regalbediengerät ist das Lager- und Bereitstellungsgerät in AS/RS. Ersetzt manuelle Lageraufgaben. Normalerweise hat es eine Einzel- und Doppelständerstruktur. Es erfüllt die Betriebsanforderungen durch Gehen, Heben und Gabelantriebsmechanismus. Wir verwenden ein fortschrittliches Servosteuerungssystem und ein absolutes Adressierungssystem für eine vollständige Regelung im geschlossenen Regelkreis. Durch die Zusammenarbeit mit Barcode und Laserentfernungsmesser erreicht unser Regalbediengerät einen hochpräzisen Betrieb. Die maximale Tragfähigkeit beträgt bis zu 8 Tonnen. Maximale Geschwindigkeit bis zu 400 m/min.

Die Lager- und Bereitstellungsmaschine (SRM) arbeitet als Kran, der sich horizontal innerhalb eines einzigen Ganges bewegt. Regalbediengeräte sind Maschinen, die so konzipiert sind, dass sie Paletten automatisch lagern und abrufen. Sie bewegen sich in Länge, Höhe und Tiefe, um Waren in Regalstrukturen auf hoch agile und präzise Weise zu laden und zu entladen.
Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

Das Fördersystem ist in der Regel vorne oder hinten im Lager installiert, um Waren hier und da zu transportieren, wobei die Verfahren von Gabelstaplern und Regalbediengeräten durch die Verwendung von Rollenförderern oder Kettenförderern und in Kombination mit Hebezeugen, Drehvorrichtungen und anderen Geräten überbrückt werden.

Unsere Systeme gewährleisten eine effiziente, kontinuierliche und genaue Bewegung von Waren innerhalb des AS/RS und ermöglichen einen nahtlosen Betrieb in verschiedenen Lagerkonfigurationen.
Nahtlose Integration: Arbeitet harmonisch mit S/RMs und anderen Geräten zusammen, die üblicherweise in automatisierten Systemen verwendet werden, wie z. B. Stretchwickler, Etikettierer, Stapler, Spender, Bereitstellungssysteme usw.
Präzisionskontrolle: Bietet Echtzeitüberwachung und präzise Steuerung für eine zuverlässige Produktbewegung im gesamten Lager.
Hoher Durchsatz: Entwickelt, um große Mengen zu bewältigen und die Anforderungen strenger Auftragsabwicklungspläne zu erfüllen.
Haltbarkeit und Zuverlässigkeit: Gebaut mit robusten Komponenten für den Dauerbetrieb und minimalen Wartungsaufwand.
Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

WMS-System WMSStrukturelles Merkmal: Kommunikation mit WMS und ECS über OPC-Vereinbarung, PROFIBUS-Busnetzwerk, eingerichtet durch Siemens S7-300-Controller, kann alle Förderer offline betreiben und Waren automatisch transportieren.

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

WMS-System WMSHardware des WMS-Systems: Sternnetzwerkstruktur, Netzwerkserver, RF-Server, Computer für Management und Überwachung, RF-Basisstation und RF-Terminal für den Wareneingang/-ausgang

——

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

——

Bodenunterstütztes SRM ASRS · Automatisches Lager- und Bereitstellungssystem · Hergestellt in China

—
